ลักษณะและที่ตั้งโครงการ

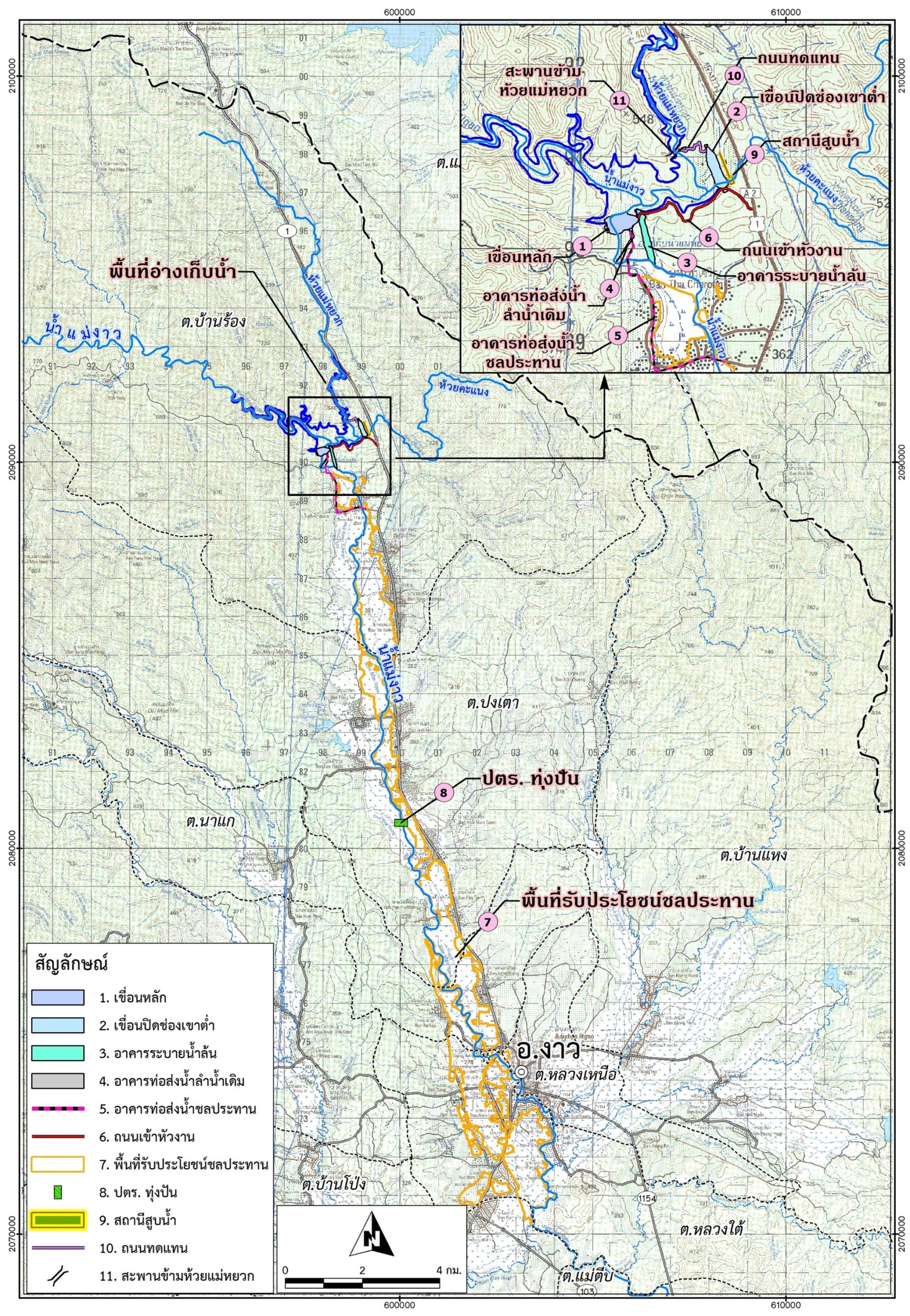

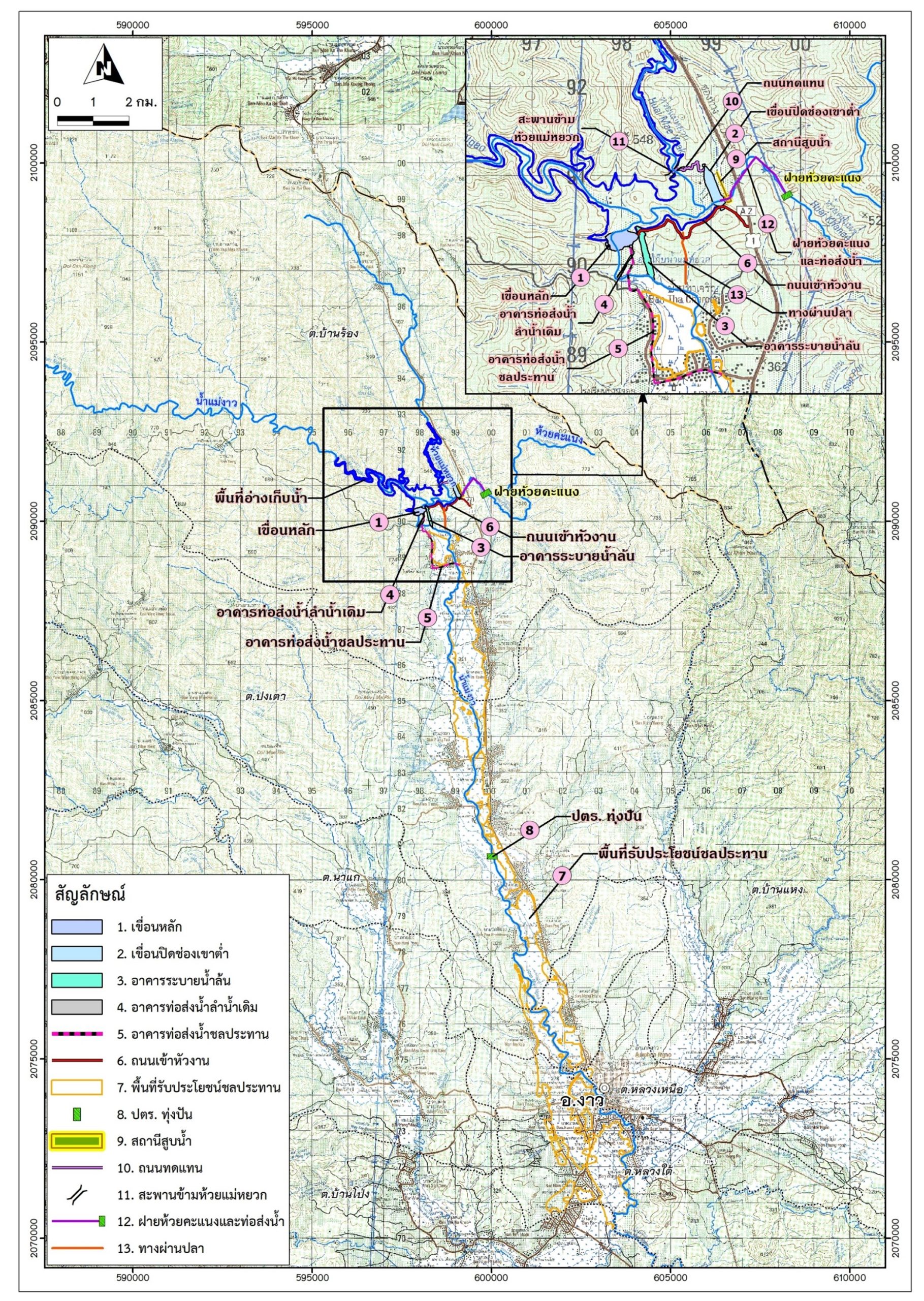

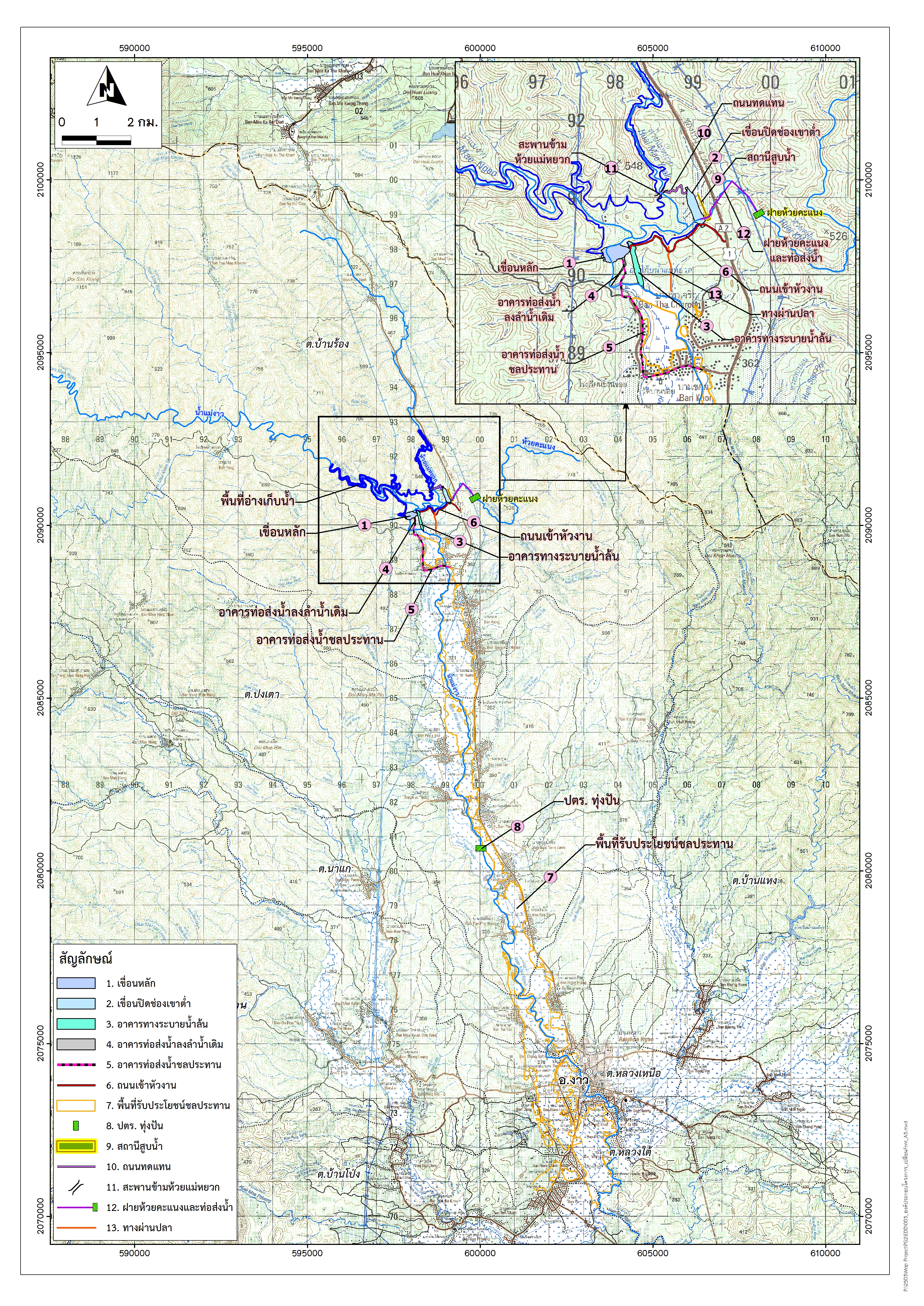

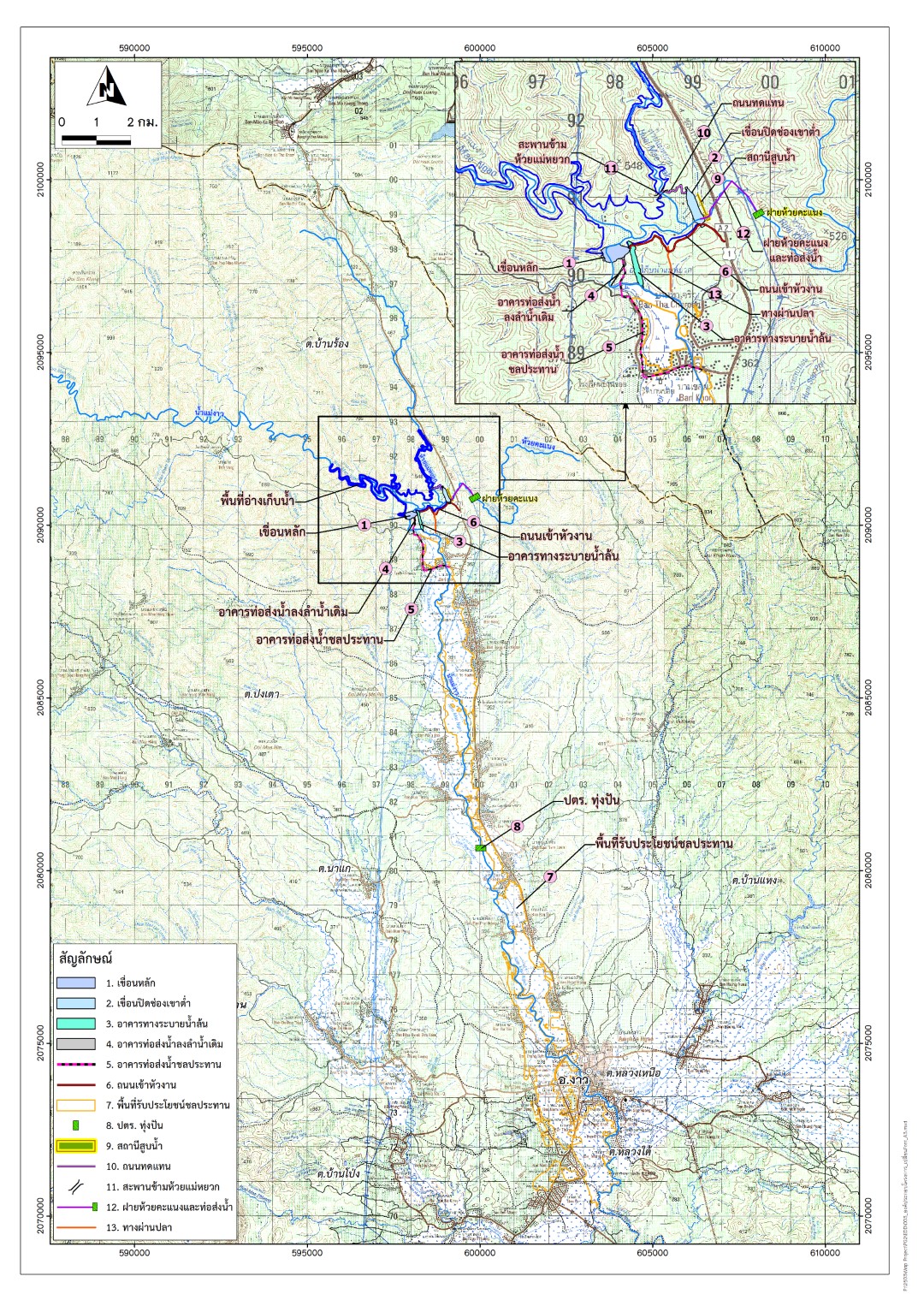

งานจ้างสำรวจ ออกแบบ โครงการอ่างเก็บน้ำน้ำงาว (แม่งาว) อันเนื่องมาจากพระราชดำริ จังหวัดลำปาง มีลักษณะการก่อสร้างเขื่อนดินแบ่งส่วน (Zoned Earth Dam) ปิดกั้นแม่น้ำงาวและห้วยแม่หยวก ในเขตตำบลบ้านร้อง อำเภองาว จังหวัดลำปาง แม่น้ำงาวไหลจากพื้นที่ต้นน้ำด้านทิศตะวันตกเฉียงเหนือ ไปทิศตะวันออกเฉียงใต้จนถึงบริเวณหัวงานเขื่อนน้ำงาว รวมความยาวลำน้ำจากต้นน้ำจนถึงบริเวณหัวงานเขื่อนประมาณ 43 กม. โดยบริเวณตำแหน่งที่ตั้งหัวงานเขื่อนอยู่ด้านท้ายน้ำของจุดบรรจบห้วยแม่หยวกกับน้ำแม่งาวประมาณ 500 ม. จากนั้นแม่น้ำงาวไหลจากทิศเหนือลงสู่ทิศใต้ลงสู่แม่น้ำยม ในเขตอำเภอสอง จังหวัดแพร่ แม่น้ำงาวมีความยาวประมาณ 112 กม. ที่ตั้งโครงการดังแสดงในรูปที่ 1.3-1 และมีรายละเอียดของแต่ละองค์ประกอบ ดังต่อไปนี้
1 ) ที่ตั้งหัวงานโครงการ
2) อุทกวิทยา
| พื้นที่รับน้ำฝน | 251.47 | ตร.กม. |
| ปริมาณน้ำท่าเฉลี่ยปีละ | 53.66 (56.64)* | ล้าน ลบ.ม. |
| ปริมาณน้ำหลากออกแบบในรอบ 500 ปี | 515.55 (518.18)* | ลบ.ม./วินาที | ปริมาณน้ำหลากออกแบบตรวจสอบในรอบ 1,000 ปี | 575.01 (583.18)* | ลบ.ม./วินาที |
3) อ่างเก็บน้ำ
| ระดับน้ำสูงสุด | +378.00 | ม.ร.ท.ก. |
| ระดับน้ำกักเก็บ | +376.00 | ม.ร.ท.ก.. |
| ระดับน้ำต่ำสุด | +350.00 | ม.ร.ท.ก. |
| ความจุที่ระดับน้ำสูงสุด | 15.11 | ล้าน ลบ.ม |
| ความจุที่ระดับเก็บกักปกติ | 13.00 | ล้าน ลบ.ม. |
| ความจุที่ระดับเก็บกักต่ำสุด | 0.10 | ล้าน ลบ.ม. |
| ความจุใช้การ | 12.90 | ล้าน ลบ.ม. |
| พื้นที่น้ำท่วมที่ระดับน้ำสูงสุด | 730.19 | ไร่ |
| พื้นที่น้ำท่วมที่ระดับเก็บกักปกติ | 626.39 | ไร่ |
| พื้นที่น้ำท่วมที่ระดับเก็บกักต่ำสุด | 46.60 | ไร่ |
4) เขื่อนหลัก
| ประเภทเขื่อน | เขื่อนดินแบ่งส่วน | Zoned Earth Dam |
| ระดับสันเขื่อน | +381.00 | ม.ร.ท.ก. |
| ระดับทองน้ำ | +345.50 | ม.ร.ท.ก. |
| ความสูง | 35.50 | ม. |
| ความยาวสันเขื่อน | 360.00 | ม. |
| ความกว้างสันเขื่อน | 10.00 | ม. |
5) เขื่อนปิดช่องเขาต่ำ
| ประเภทเขื่อน | เขื่อนดินแบ่งส่วน | Zoned Earth Dam |
| ระดับสันเขื่อน | +381.00 | ม.ร.ท.ก. |
| ระดับท้องน้ำ | +359.00 | ม.ร.ท.ก. |
| ความสูง | 22.00 | ม. |
| ความยาวสันเขื่อน | 505.00 | ม. |
| ความกว้างสันเขื่อน | 8.00 | ม. |
6) อาคารทางระบายน้ำล้น
| ประเภท | ฝายสันมน (Ogee) | รูปเกือกม้า |
| ระดับสันฝาย | +376.00 | ม.ร.ท.ก. |
| ความยาวสันฝาย | 80.00 | ม. |
| ระบายน้ำหลากสูงสุดออกแบบในรอบ 500 ปี | 515.55 (518.18)* | ลบ.ม./วินาที |
7) อาคารท่อส่งน้ำลงลำน้ำเดิม
| ชนิดท่อเหล็กรับแรงดันหุ้มคอนกรีตเสริมเหล็ก | ||
| ขนาดเส้นผ่านศูนย์กลางภายใน | 2.00 | ม. |
8) อาคารท่อส่งน้ำชลประทาน
| ชนิดท่อเหล็กความยาว | 2.43 | กม. |
| ขนาดเส้นผ่านศูนย์กลางภายใน | 0.30 | ม. |
9) ปตร.ทุ่งปัน
| ที่ตั้งหัวงานโครงการ | ท้ายฝ่ายทุ่งปัน | |
| พื้นที่รับน้ำฝน | 342.23 | ตร.กม. |
| อัตราการระบายน้ำหลากสูงสุดในรอบ 100 ปี | 314.691 (319.04)* | ลบ.ม./วินาที |
| รูปแบบอาคาร | ประตูระบายน้ำบานโค้ง | |
| ขนาด ช่อง-กxย | 4-6.00 x 5.50 | ม. |
| ระดับน้ำด้านเหนือน้ำ | +294.250 | ม.ร.ท.ก. |
| ระดับน้ำด้านท้ายน้ำ | +293.643 | ม.ร.ท.ก. |
| ระดับธรณีบานระบาย | +289.050 | ม.ร.ท.ก. |
| ระดับพื้นด้านเหนือน้ำ | +288.550 | ม.ร.ท.ก. |
| ระดับพื้นด้านท้ายน้ำ | +288.050 | ม.ร.ท.ก. |
10) ปตร.ทุ่งปัน
| ฤดูฝน | 8,477 | ไร่ |
| ฤดูแล้ง | 7,724 | ไร่ |
11) องค์ประกอบเพิ่มเติม
| ฝายห้วยคะแนงและระบบส่งน้ำ | 1 | แห่ง |
| ทางผ่านปลา | 1 | แห่ง |
จากการทบทวนลักษณะทางอุทกวิทยาของโครงการ ซึ่งครอบคลุมปริมาณน้ำท่าเฉลี่ยรายปี ปริมาณน้ำหลากออกแบบในรอบ 500 ปี และปริมาณน้ำหลากออกแบบตรวจสอบในรอบ 1,000 ปี ตามที่ปรากฏในหัวข้อ 1.3 ลักษณะและที่ตั้งโครงการ โดยตัวเลขภายในวงเล็บอ้างอิงจากรายงานทบทวนลักษณะทางอุทกวิทยา และตัวเลขภายนอกวงเล็บอ้างอิงจากรายงานการศึกษาความเหมาะสมและประเมินผลกระทบสิ่งแวดล้อม โครงการอ่างเก็บน้ำน้ำงาว (แม่งาว) อันเนื่องมาจากพระราชดำริ จังหวัดลำปาง (กรมชลประทาน, เมษายน 2565)
